循环水真空泵与旋转蒸发仪连接步骤

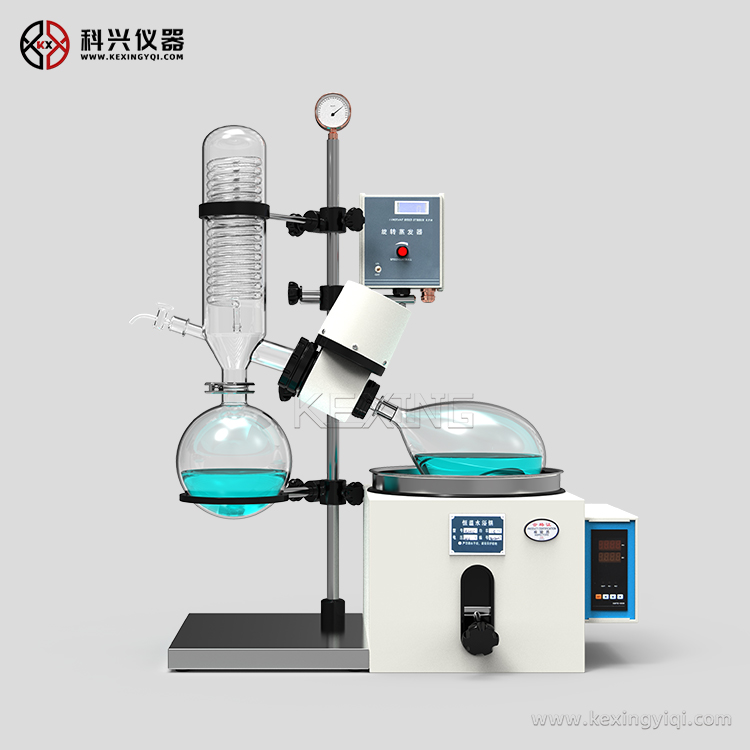

在制药、化工等科研实验中，常用到旋转蒸发仪真空状态下对萃取液或者是分离液进行浓缩，在整个浓缩过程中气化的有机溶剂通过循环水冷凝系统液化后收集起来，而冷水从进水管进入冷凝管中后直接从出水管流出，这样比较浪费。

旋转蒸发仪真空内环境一般由真空水泵提供，现有的真空水泵的进水管和出水管多采用串联的方式连接。目的在于在提供一种结构简单、操作使用方便，将冷凝水重新利用，既节约水资源又可延长水泵使用寿命的水路连接系统，该水路连接系统设置在循环真空水泵与旋转蒸发仪之间。


循环真空水泵与旋转蒸发仪之间的水路连接系统，其特征在于包括第一连接水管、第二连接水管，所述第一连接水管的一端套接设置在旋转蒸发仪冷凝管的出水管端，另一端套接设置在循环真空水泵上端进水口 ；所述第二连接水管的一端套接设置在循环真空水泵上端出水口，另一端套接设置在循环真空水泵下端进水口。

所述的循环真空水泵与旋转蒸发仪之间的水路连接系统，其特征在于所述第一连接水管、第二连接水管为橡胶软管。本实用新型结构简单、操作使用方便，通过第一连接水管可以将循环蒸发仪的冷凝水再次利用，大大节约水资源；通过第二连接水管，可以将循环水泵中的死水变成活水，减少了换水环节，既保证了循环水泵抽真空效率，又能延长其使用寿命。
