化工用玻璃管件知识





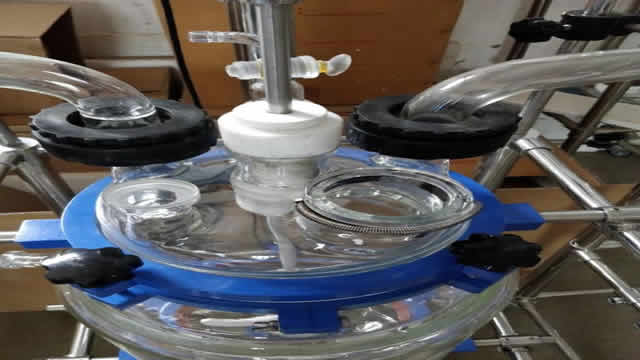

    合理的组装玻璃管道是确保安全生产，充分发挥高硼硅玻璃管道防腐效果重要环节，国际标准IS03587规定：化工设备用玻璃管和管件必须采用3.3高硼酸玻璃制造，高硼硅玻璃是现在用于制造化工防腐蚀设备与管件、实验室用玻璃仪器的最理想材料；3.3高硼硅玻璃是膨胀系数为(3.3±0.1）×10-6/K-1的硼硅酸盐玻璃的简称，在国际上通称为Pyrex玻璃



    玻璃是不良导体及脆性材科。但3.3高硼硅玻璃不同，由于化学成份中有12.7%的 B2O3,其热稳定性大大改善。



IS03587规定:

直径 < Φ100mm的高硼硅玻璃制品，耐热冲击温度不超过120℃;

直径 > Φ100mm的高硼硅玻璃制品，耐热冲击温度不超过11O℃。



在恒压下（20℃-100℃）传热性能

平均导热：（20-100℃）λ = 1.2Wm-1K-1

平均比热：Cp=0.98Jg-1K-1



玻璃列管交换热器

K = 222.24Vt0.5038(水—水系统的管程)

K = 505.36VB0.2928(水—水系统的壳程)

K = 370.75Vb0.07131(蒸汽—水系统的壳程)



玻璃盘管换热器

K：334.1VC0.1175(水—水系统的盘管)

K：264.9VB0.1365(水—水系统壳程)

K=366.76VC0.1213(蒸汽—水系统盘管)





    在玻璃管路架设中要注意以下几点：

    1.玻璃管口必须对正，衬垫位置要放正，法兰，垫片，玻璃管道要相互吻合，以免在玻璃管上产生局部应用。

    2.玻璃管和其他管道交叉时玻璃管用安装于其他管路的上方，距离不得小于150mm。

    3.玻璃管和其他管子平行铺设时，外壁水平间距不得小于200mm.

    4.铺设在车间内交通要道上并输送危险液体时应加保护罩，接头处应加以保护。

    5.玻璃管道沿墙铺设时，其外壁水平间不得小于200mm。

    6.不允许用力敲击玻璃管道，必要时可以用橡皮锤轻敲。

    7.应先安装好支架或底座，然后放上管子，管子安装好后不得移动或敲打支架底座。

    8.拧紧管卡或管夹螺栓时必须用力均匀，不得拧的过紧，管卡与玻璃之间应衬垫5mm以上的软性衬垫以免压碎管子。

    9.玻璃管道安装时，支架和吊架这间夸距以2米左右合适。

    10.室内玻璃管道的架设，应在土建和其他金属管道设备施工完毕后再进行安装。
